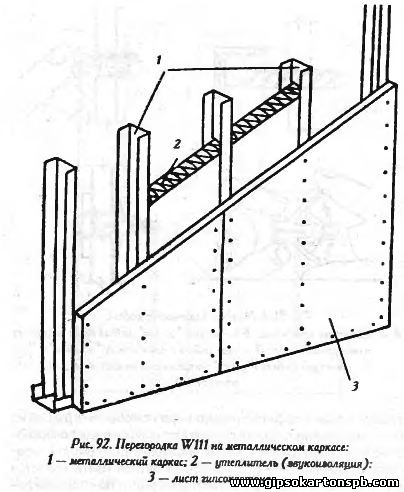

Монтаж перегородок из гипсокартона на металлическом каркасе сооружают в строгом соответствии с конструкторскими разработками, выполненными специалистами фирмы. В зависимости от тех или иных местных условий и особенностей здания, в котором производится монтаж перегородок из гипсокартона в конструкторских разработ­ках Кнауф могут допускаться некоторые изменения.   Каркас перегородки состоит из верхних и нижних на­правляющих профилей "ПН" и стоек, сечение которых подби­рается в зависимости от высоты помещения и удельного ве­са перегородки. Направляющие профили предваритепьно крепятся к перекрытию дюбелями с шагом, отвечающим шагу стояков, но не более 1000 мм. Например, при расстоянии между стойками каркаса 600 мм, дюбели устанавливают че­рез 600 мм. При этом крепление любого профиля к строи­тельным конструкциям здания (независимо от его длины) должно осуществляться не менее чем в трех местах. Между конструктивными элементами здания и профилем должна быть обязательно уложена полиуретановая или пенорезиновая лента. Принятые способы крепления профилей должны обеспечивать независимую работу каркаса и несущих конст­рукций здания. Стоечные профили каркаса устанавливаются между верх­ней и нижней направляющими с шагом 600 мм. Соединение профилей шарнирное стоечные профили плотно входят в на­правляющий профиль и крепятся методом "просечка с отги­бом" или самонарезными шурупами Кнауф. Просечку с отгибом можно заменить заклепками или самонарезными шурупами. Поперечный разрез такого соеди­нения показан на рис. 89.   В конструкции профилей заложена разная высота их по­лок (48 мм и 47 мм), что позволяет выполнить нахлест одного профиля на другой с плотным прилеганием поверхностей. При стыковании методом насадки длина нахлестки должна приниматься не менее 10-кратной высоты сечения стыкуемых профилей, а при использовании дополнительного про­филя его длина должна быть не менее 20-кратной высоты се­чения стыкуемых профилей. Стыки профилей при монтаже перегородок из гипсокартона в стойках каркаса должны располагаться со взаимным смещением (вразбежку). При этом в одной горизонтальной плоскости не должно быть стыков профилей более чем в 20 % стоек. Проемы в стенах и простенках предназначены, как пра­вило, для дальнейшей установки дверных или оконных рам. В стенах Кнауф возможна установка как деревянных дверных коробок, так и алюминиевых, пластмассовых и стальных. Стояки каркаса должны выдерживать вес дверей, принимая во внимание материал, из которого они изготовлены, толщи­ну и высоту стены и способ их использования. В зависимости от выбранного профиля для стойки меняется несущая спо­собность дверного проема.   Усиление стояков при устройстве дверных проемов мож­но выполнять как деревянными брусками, так и метпллическими профилями (рис. 90).   При этом каркас следует устраи­вать таким образом, чтобы шов гипсокартонных плит над дверным проемом не приходился на стояки, к которым кре­пится дверная коробка. Шов всегда должен располагаться на промежуточном стояке, который устанавливается над гори­зонтальной балкой, перекрывающей проем. Правильное рас­положение шва между гипсокартонными плитами над двер­ным проемом показано на рис. 91.   Крепление разделитель­ной перегородки к подвесному потолку выполняется с обяза­тельным соблюдением класса огнестойкости. Для закрепле­ния ПН-профиля к подвесному потолку используются специальные разжимные дюбели, методика установки которых по­казана на рис. 91 -А.   Звукоизоляция при монтаже перегородок из гипсокартона должна обеспечивать тре­бования. В качестве изоляцион­ного материала в гипсокартонных перегородках чаще всего используют изделия из минеральной ваты плитного или ру­лонного типа. Кроме того, допускается использование других теплоизоляционных материалов, которые должны иметь  "Протоколы огневых испытаний" и гигиенический сертификат на применение во всех категориях зданий и помещений. Толщина звукоизоляционного слоя должна быть не мень­ше половины расстояния между внутренними поверхностями и, образованными листами гипсокартона. Звукоизоляционный слой устанавливают в пазы профилей и крепят при помощи вкладышей из минераловатных плит, которые укладывают между поверхно­стью плит и внутренней полкой профилей. Если высота пере­городки превышает 3,0 м, минераловатная плита крепится к внутренней стороне обшивки перегородки при помощи поливинилацетатной эмульсии.   Монтаж перегородок из гипсокартона W111 состоит из металлического каркаса с однослойной обшивкой с двух сторон и звукоизоляционно­го слоя, уложенного между листами гипсокартона (рис. 92).   Максимальная высота перегородки может меняться в зави­симости от сечения стоечных профилей и степени огнезащи­ты стены. Крепление направляющих профилей перегородки к несу­щим конструкциям здания осуществляют при помощи универсальных дюбелей с обязательной установкой упругой ленты или слоя силиконового герметика. Швы между конст­рукциями здания и гипсокартонными листами перегородки шпаклюют составом Унифлот. В перегородках длиной более 15м устраивают подвижные швы, обеспечивающие компенсацию линейных расширений. Для этого в месте шва устанавливают два стоечных профиля, расстояние между которыми зависит от их размера. Так, для профилей ПС50 это расстояние составляет 35  мм,  для профилей ПС75 — 48 мм, для профилей Пс 100 — 75 мм. Промежуток между профилями заполняют изоляционным ма­териалом, обеспечивающим звукоизоляцию и подвижность шва. Промежуток между листами гипсокартона заполняют алюминиевым профилем с эластичным вкладышем. Для перегородок, в которых стоечные профили имеют размер 75 мм и более, подвижный шов устраивают между двумя дополнительными стоечным профилями, размер кото­рых на порядок ниже основных стоечных профилей. Разницу между шириной профилей, составляющую 25 мм, компенси­руют установленными с двух сторон пластинами гипсокарто­на толщиной 12,5 мм. Устройство подвижного соединения перегородки с под­весным потолком выполняют при возможном оседании конструкции перекрытий более чем на 10 мм.  В данной конструкции под­весной потолок примыкает к перегородке без всякого креп­ления. Между гипсокартонными листами подвесного потолка и перегородки устанавливают разделительную ленту.   Монтаж перегородок из гипсокартона W112 состоит из металлического каркаса с двухслойной обшивкой с двух сторон и звукоизоляционно­го слоя, уложенного между внутренними листами гипсокар­тона (рис. 94)   Максимальная высота перегородки такая же,  как и перегородки W 111 может меняться в зависимости от сечения стоечных профилей и степени огнезащиты стены. Методики сопряжения перегородок между собой и с кон­структивными элементами здания практически не отличают­ся от вышеприведенных методик для монтажа перегородок из гипсокартона  W111. От­личие состоит только в монтаже с двух сторон перегородки дополнительного слоя гипсокартонных листов, повышающих звукоизоляционные и огнестойкие качества перегородки    Огнестойкая перегородка W113 состоит из металличе­ского каркаса с трехслойной обшивкой с двух сторон и него­рючего звукоизоляционного слоя, уложенного между внутренними листами гипсокартона (рис. 95).   В перегородке с трехслойной обшивкой шаг крепления направляющих профилей к полу и потолку должен быть не более 500 мм. Предел огнестойкости и класс пожарной опасности перегородок должны соответствовать нормируемым значениям, указан­ным в СНиП 21-01 и в строительных нормах и правилах, рас­пространяющихся на здания конкретного назначения. Преде­лы огнестойкости перегородок должны определяться в соот­ветствии с ГОСТ 30247.1 испытательными центрами или ла­бораториями, аккредитованными в Системе сертификации пожарной безопасности, что должно быть подтверждено в ус­тановленном порядке. Класс пожарной опасности перегородок должен определяться по результатам испытаний в соответствии с ГОСТ 30403. Без проведения испытаний могут быть приняты классы пожарной опасности перегородок, вы­полненных в полном соответствии с требованиями Свода правил по проектированию и строительству, с обшивками из гипсоволокнистых листов, сертифицированных несоответст­вие требованиям ГОСТ Р 51289, в следующих случаях; —   перегородки с металлическим каркасом без теплозву- коизоляционного слоя пли степлозвукоизоляционным слоем из материала, являющегося негорючим или относящегося к группе горючести Г1 по ГОСТ 30244 - КО; —   перегородки с деревянным каркасом, с обшивкой гипсоволокнисгыми листами толщиной не менее 12,5 мм, без теплозвукоизоляционного слоя или с теплозвукоизоляционным слоем из материала, являющегося негорючим или относящегося к группе горючести Г1 по ГОСТ 30244 - КО (15); —   то же, при общей толщине обшивок с каждой стороны не менее 25,0 мм — КО (30); —   то же, при общей толщине обшивок с каждой стороны не менее 37,5 мм. При пересечении противопожарной перегородки, норми­руемый предел огнестойкости которой более 0 5 ч, с трубо­проводами диаметром более 60 мм следует предусматри­вать изоляцию трубопроводов от плоскости перегородки ко­жухом с пределом огнестойкости не менее 0,5 ч. Стенки воз­духоводов, с которыми пересекаются противопожарные пе­регородки, должны иметь огнезащиту, обеспечивающую пре­дел огнестойкости не менее 0,5 ч для зданий I и II степеней огнестойкости в соответствии со СНиП 2.04 05/ При этом предел огнестойкости конструктивного решения проходки должен быть не ниже предела огнестойкости пересекаемой перегордки. Дdери и другие заполнения проемов в противо­пожарных перегородках должны быть сертифицированы на соответствие требованиям СНиП 21-01.   Максимальная высота перегородки W113 может меняться в зависимости от сечения стоечных профилей и степени ог­незащиты стены.   Стены безопасности W118 отличаются от перегородок W113 с трехслойной обшивкой наличием между слоями гипсокартона оцинкованного стального листа толщиной 0,5 мм (рис. 96).   Стены безопасности выполняют с учетом требо­ваний к противопожарным стенам. Отличительной чертой перегородок данного типа является усиленный каркас, для которого подбирают профиль ПС100 с толщиной стали не менее 0,6 мм.

1 2 3 4 5 Категория: Перегородки из Гипсокартона | Просмотров: 14770
